バレル研磨機の種類

揺動式遠心バレル研磨機

■超精密・微細部品用に開発しました

名称	揺動式遠心バレル研磨機
形式	HM-07R(IE3)型（1.7L×4槽）
	HM-07T(IE3)型（1.7L×4槽）
	HM-11R(IE3)型（2.5L×4槽）
	HM-11T(IE3)型（2.5L×4槽）

■使用用途

微細切削部品
精密プレス部品
セラミックス・フェライト
ジュエリー
上記などのバリ取り、表面研磨など
■
※セラミックスやフェライトなどの欠けやすい高脆材には回転速度の段階変速機能を使うことでチッピング抑制に有効に働きます。

HM-11T(IE3)型

カタログのダウンロード

機種別仕様一覧表

形式	ＨＭ‐07Ｒ(IE3)	ＨＭ‐07Ｔ(IE3)	ＨＭ‐11Ｒ(IE3)	ＨＭ‐11Ｔ(IE3)
操作型式	スタンダード型	タッチパネル型	スタンダード型	タッチパネル型
タンク内容量	1.7L×4槽	1.7L×4槽	2.5L×4槽	2.5L×4槽
回転数	MAX240回転/分	MAX240回転/分	MAX210回転/分	MAX210回転/分
回転数自動変更	-	○ (3ステップ)	-	○ (3ステップ)
逆回転	-	○ (3ステップ)	-	○ (3ステップ)
入力電源	AC100V/200V	AC100V/200V	AC100V/200V	AC100V/200V
駆動モーター	750W	750W	750W	750W
プログラム登録数	-	9	-	9
装置重量	160Kg	160Kg	170Kg	170Kg
本体寸法（W×D×H）	640mm×680mm×1106mm　(シグナルタワー除く)

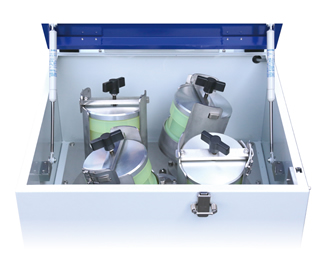

卓上型　揺動式遠心バレル研磨機

■ご要望が多かった卓上用を生産販売開始しました

名称	揺動式遠心バレル研磨機
形式	HM-1.0×2R型（1.0L 2槽）
	HM-1.0×4R型（1.0L 4槽）

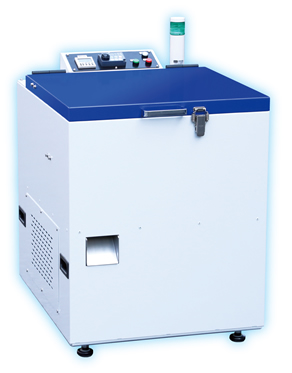

HM-1.0×4R型

カタログのダウンロードはこちら

卓上型　機種別仕様一覧表

形式	ＨＭ-1.0×2Ｒ	ＨＭ-1.0×4Ｒ
操作型式	スタンダード型	スタンダード型
タンク内容量	1.0L×2槽	1.0L×4槽
回転数(MAX)	MAX240回転/分	MAX240回転/分
駆動モーター	400W	400W
入力電源	AC100V	AC100V
装置重量	86Kg	98Kg
本体寸法（W×D×H）	510mm×580mm×670mm (シグナルタワー除く)

バレル研磨機動作映像

バレル研磨機操作手順

バレル研磨機_構造・原理

バレル研磨機による研磨前後の部品比較

上記ボタンで非表示の場合はこちら	上記ボタンで非表示の場合はこちら

上記ボタンで非表示の場合はこちら	上記ボタンで非表示の場合はこちら
研磨事例集のダウンロードはこちら

無償テストについて

バレル研磨機では使用する研磨メディアや運転条件によって仕上がりが大きく変わります。
弊社ではお客様からお預かりした試料によるテストを無償で実施しておりますので、これまでに培ったノウハウを基に研磨条件も合わせてご提案させていただきます。
（あるいは現在お客様にてご使用されているメディアもお送りいただいて、それを用いてテストをすることも可能です。）

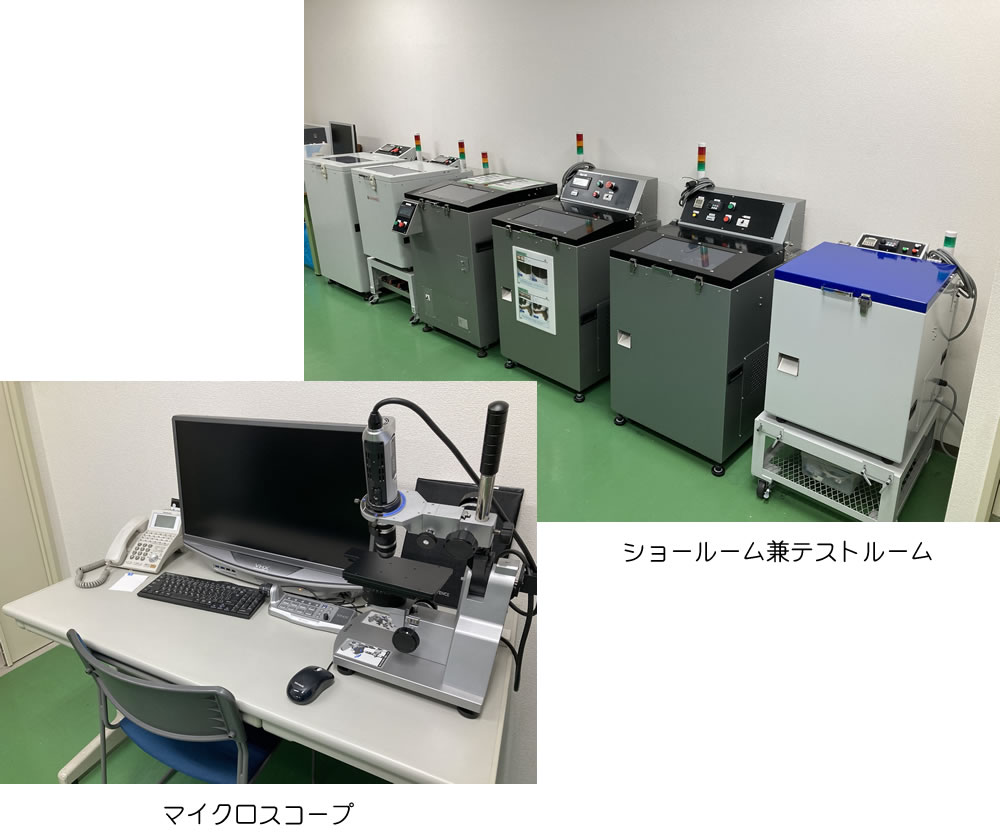

また弊社には1.0L、1.7L、2.5Lの全3機種のデモ機をあつめたショールーム兼テストルームがございますので、直接ご来社いただき、実際に作業を体験していただくことも可能です。
またマイクロスコープ（最大200倍）も設置しておりますので、研磨後にすぐバリや表面の状態を確認することもできます。

まずはページ下部にありますお問い合わせフォームからご連絡ください。
